電抗器

當前位置：首頁>產品展示

HKSG進線電抗器

HKSG系列電抗器屬于電抗器系列，串聯在大型直流電機整流設備或交流變頻電機變頻器前，主要起到限制突發電流、抑制干擾和短路電流，維持電流穩定的作用，防止電網電壓三相不平衡及非線性設備對電器的影響，使電機運行更加穩定；同時起到遏制設備產生的諧波分量串入電網而影響其他精密電器設備的工作，也可以減少突發事故損失，抑制電流上升率和補償輸出側電纜線的容抗。我公司生產的電抗器為鐵芯電抗器，額定電流、頻率、電抗率或電感量等參數可根據用戶需要設計制造。

1、產品尺寸僅供參考，對于特殊產品，其尺寸會相應改變；
2、表中的輸入輸出電壓，可根據客戶需求進行生產，任意組合；
3、對未列出的規格和尺寸，可根據客戶要求協商確定；
4、本產品絕緣等級為B級，也可根據客戶要求生產（E、F、H）。

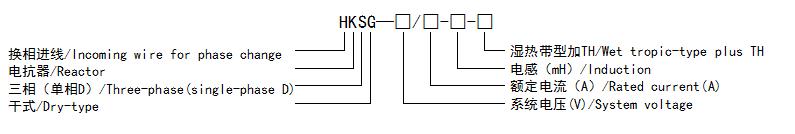

型號含義

訂貨須知

1、所需變頻器/電機功率
2、系統電壓
3、額定電壓
4、電感
5、其他特殊要求

主要技術參數

電流	電感	外形尺寸				安裝尺寸		安裝孔	端子號	孔Φ	圖號
A	mH	Bmax	Dmax-1	Dmax-2	Emax	A	C	K×L	A	mm	圖號
5	5.602	120	75	---	150	60	55	7×15	16	---	圖1
7.5	3.735	120	82	---	150	60	60	7×15	16	---
10	2.801	150	80	---	175	90	60	7×15	32	---
18	1.556	150	90	---	175	90	70	7×15	32	---
22	1.273	180	100	---	200	100	70	7×20	32	---
25	1.120	180	105	---	200	100	75	7×15	32	---
28	1.000	180	105	---	200	100	75	7×15	32	---
35	0.800	180	115	---	210	100	85	7×20	63	---
40	0.700	180	120	---	210	100	90	7×20	63	---
50	0.560	180	125	---	210	100	95	7×20	63	---
63	0.445	230	130	---	255	150	100	10×30	63	---
71	0.395	230	130	---	260	150	100	10×30	100	---
80	0.350	230	135	---	260	150	05	10×30	100	---
90	0.308	230	140	---	260	150	110	10×30	100	---
100	0.280	230	145	---	260	150	115	10×30	100	---
112	0.250	230	150	---	270	150	115	10×30	150	---
125	0.224	230	150	---	270	150	120	10×30	150	---
130	0.215	230	150	---	270	150	120	10×30	150	---
150	0.187	265	180	210	235	150	120	10×30	---	Φ14	圖2
160	0.175	265	180	210	235	150	120	10×30	---	Φ14
180	0.156	265	185	225	235	150	125	10×30	---	Φ14
200	0.140	265	190	225	240	150	130	10×30	---	Φ14
225	0.124	265	190	225	240	150	130	10×30	---	Φ14
250	0.112	265	205	235	240	150	140	10×30	---	Φ14
280	0.100	265	205	235	240	150	140	10×30	---	Φ14
315	0.089	300	205	240	280	150	140	10×30	---	Φ14
330	0.085	300	205	240	280	150	140	10×30	---	Φ14
350	0.080	300	210	250	280	150	150	10×30	---	Φ14
400	0.070	300	210	250	280	150	150	10×30	---	Φ14
500	0.056	300	240	290	280	150	160	10×30	---	Φ14
560	0.050	300	240	290	280	150	160	10×30	---	Φ14
630	0.044	300	260	310	330	150	170	10×30	---	Φ14
660	0.042	300	260	310	330	150	170	10×30	---	Φ14
710	0.039	480	260	350	370	220	165	17×25	---	Φ17
800	0.035	480	260	350	370	220	165	17×25	---	Φ17
910	0.031	540	310	390	510	350	165	17×25	---	Φ17
1000	0.028	540	310	390	510	350	165	17×25	---	Φ17
